Lötkolbenständer für Einschmelzgewinde

Einfache Hilfskonstruktion um Einschmelzgewinde exakt einzubringen.

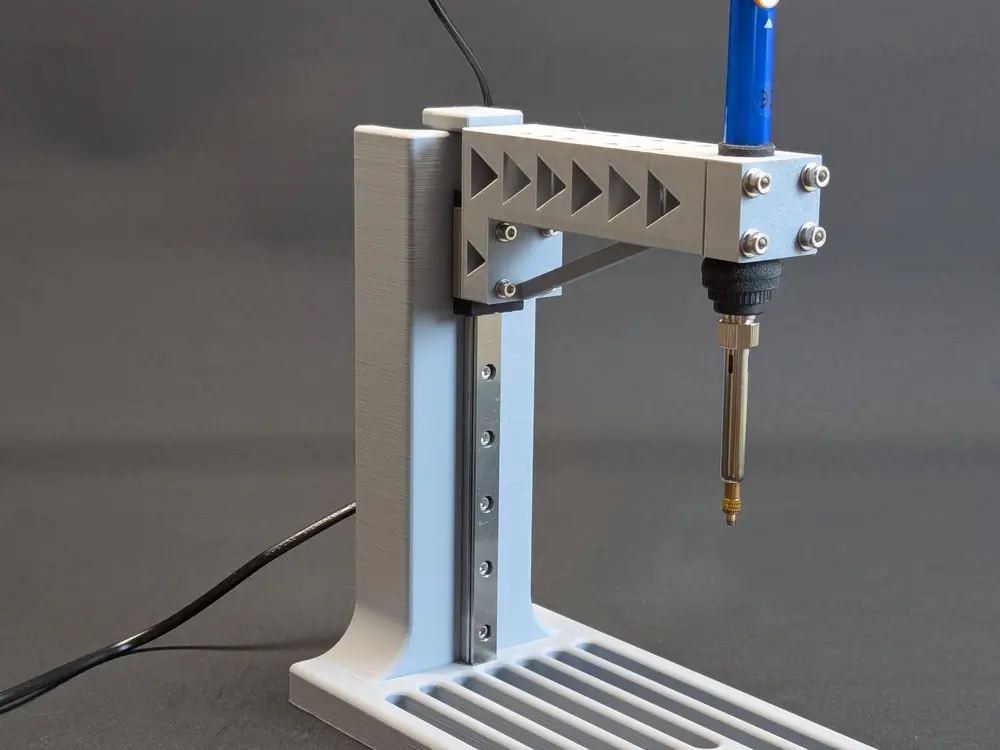

Dieser kleine Ständer erleichtert das exakte einschmelzen der Gewinde erheblich. Das Heizelement (Lötkolben) wird an dem Ständer durch eine einfache Klemmung befestigt. In diesem Fall ist die Befestigung natürlich auf den Lötkolben abgestimmt, den ich verwende. Die Klemmung kann natürlich auch auf andere Lötkolben (Durchmesser) angepasst werden. Als Führung dient eine kleine Linearführung. Die Linearführung ist am Ständer mit Schrauben und Muttern befestigt. Die Lötkolbenhalterung wiederum mit Schrauben am Gleiter der Führung. In dieser Ausführung mit diesem Lötkolben ergibt sich zwischen Grundplatte und Lötkolbenspitze eine lichte Weite von knapp über 100 mm (hängt von den jeweiligen Einsätzen M2, M3, M4, M5, M6, M8 ab). Falls in größere Teile Einschmelzmuttern eingebracht werden sollen, kann der ganze Ständer einfach über/auf das Werkstück gestellt werden, da mittig unter dem Lötkolben eine Öffnung ist. Der Hub ist so bemessen, dass der Lötkolben weitgenug durch die Öffnung reicht.

Abstand Grundplatte Lötkolbenspitze 100mm

Abstand Linearschiene Mitte Lötkolbenspitze 125mm

Gedruckt auf einem Anycubiy Kobra S1

Druckdauer aller Teile auf einer Platte = 7h 30min

PLA einfarbig 84,6m / 250g

Komplett ohne Stützstruktur

Zusätzliche Teile die verarbeitet sind:

1x Präzision Mini Linearschiene MGN12H 200mm mit Lager/Gleitblock

https://www.amazon.de/dp/B0DDXJNDZG?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1&th=1

7x Edelstahl Innensechskantschraube M3x18

4x Edelstahl Innensechskantschraube M3x20

1x Edelstahl Innensechskantschraube M3x25

4x Edelstahl Innensechskantschraube M4x20

12x Edelstahl Unterlagscheibe M3

8x Edelstahl Mutter M3

4x Edelstahl Mutter M4

4x Einschmelzgewinde M4

Folgender Lötkolben kommt bei mir zum Einsatz:

https://www.amazon.de/dp/B0F4RBKTY8?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1
