Portant de vêtements

Étape 1 - Ajuster le fichier 3d (facultatif)

Le diamètre des rondins qui ont été utilisés dans ce projet sont de 30mm pour les plus gros et de 20mm pour les plus petits.

Note : si vous voulez que l'espacement de votre porte-manteaux soit plus court, vous n'avez pas besoin de modifié la 3d. Il vous suffira de couper un rondin moins long que celui utilisé sur la 3d.

Étape 2 - Imprimer toutes les pièces

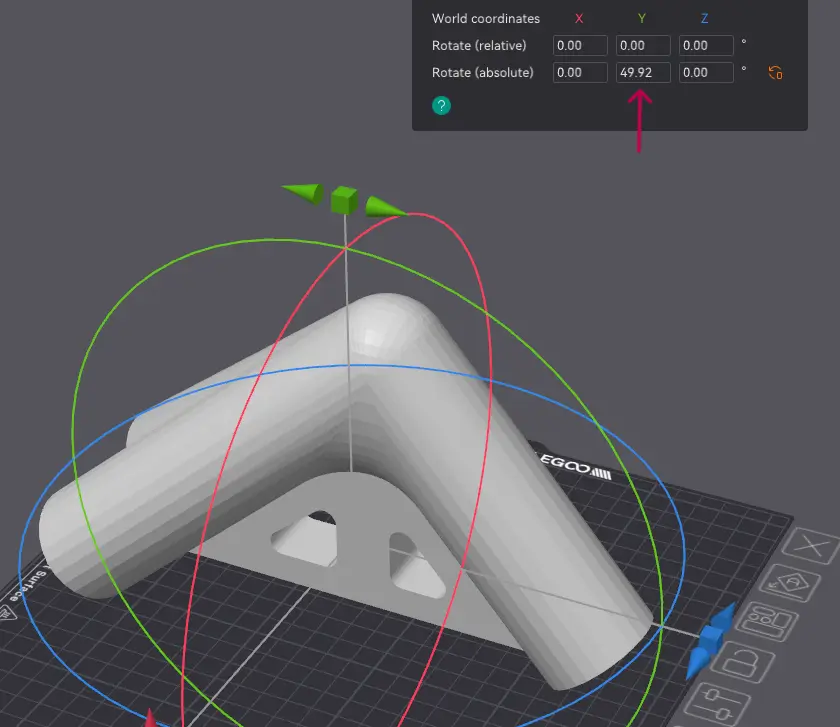

Note : Il faut positionner les liens de faitage à un certain angle sur votre slicer (49,916°) (voir photos)

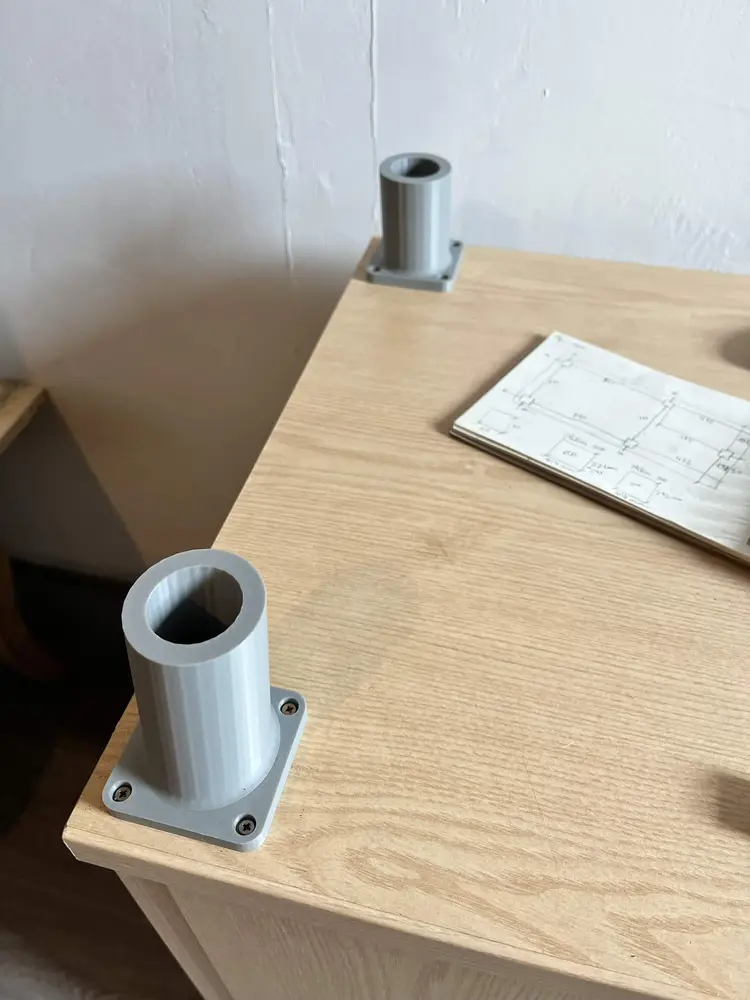

Étape 3 - Percer les trous de fixation des 5 pieds

Pré-percer les trous de fixation des 5 pieds, puis visser les pieds au meuble (il faudra dévisser les pieds pour l'étape d'après).

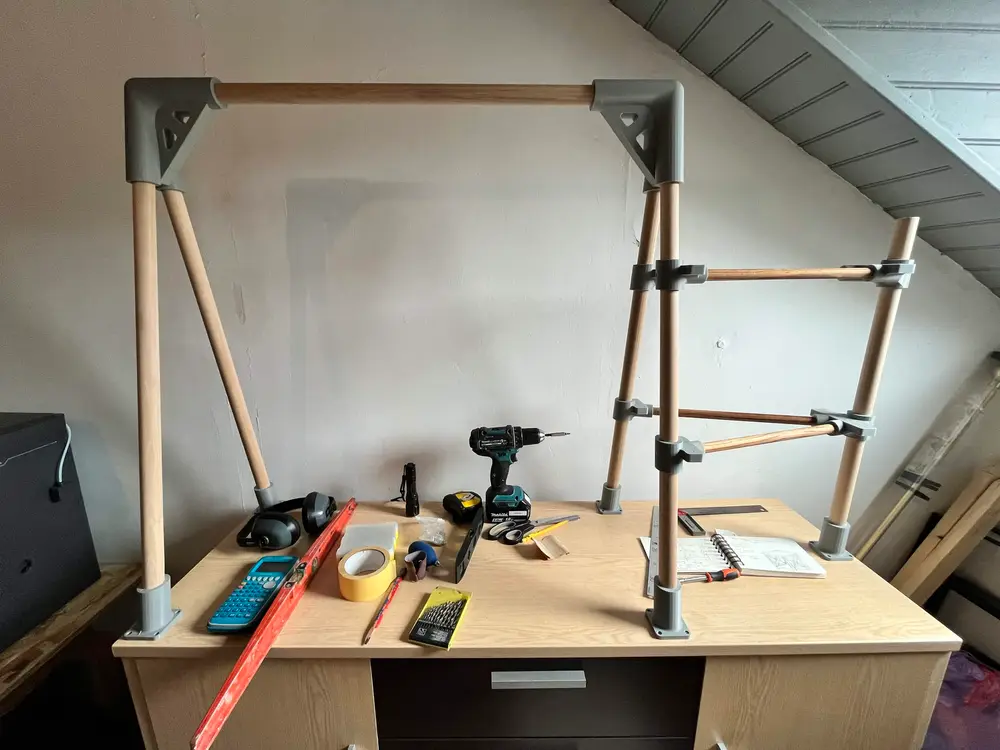

Étape 4 - Assembler le portant

L'idée pour cette étape est d'assembler "à blanc" la structure puis de venir fixer les pieds dans les trous qui ont été percés au préalable (toujours avec la structure d'assembler). Car si on assemble le tout sur les pieds directement fixés au meuble, on va mettre beaucoup trop de contrainte dans les pièces imprimé en 3d au risque de les casser.

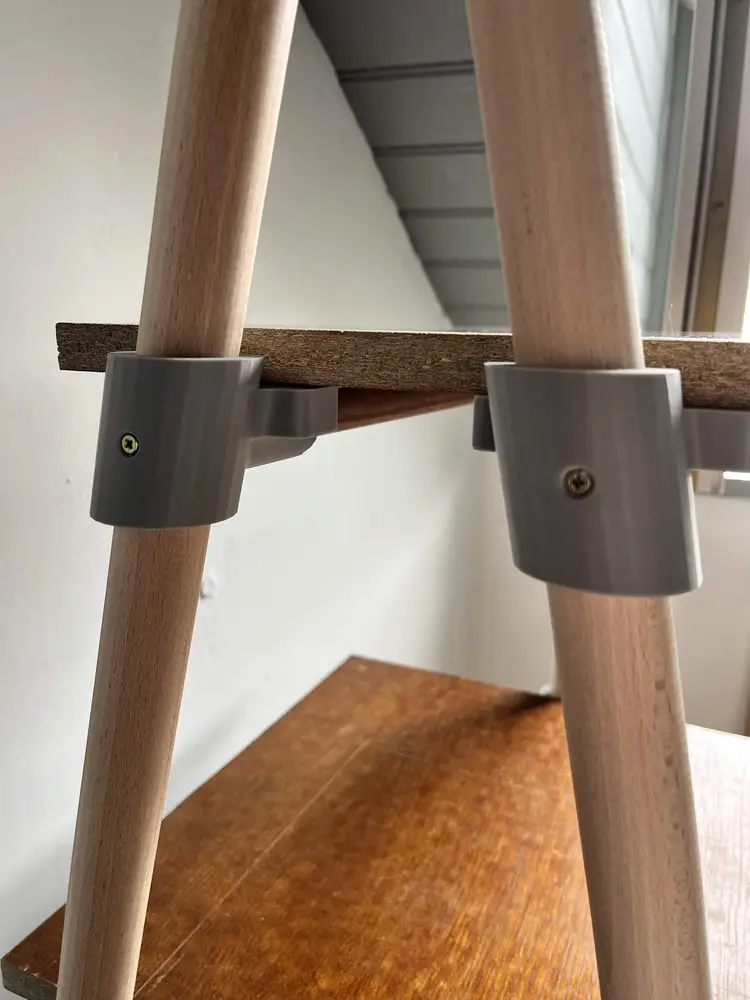

Note : Il y a des pièces qui se vissent sur les rondins ou les étagères (voir photo)
