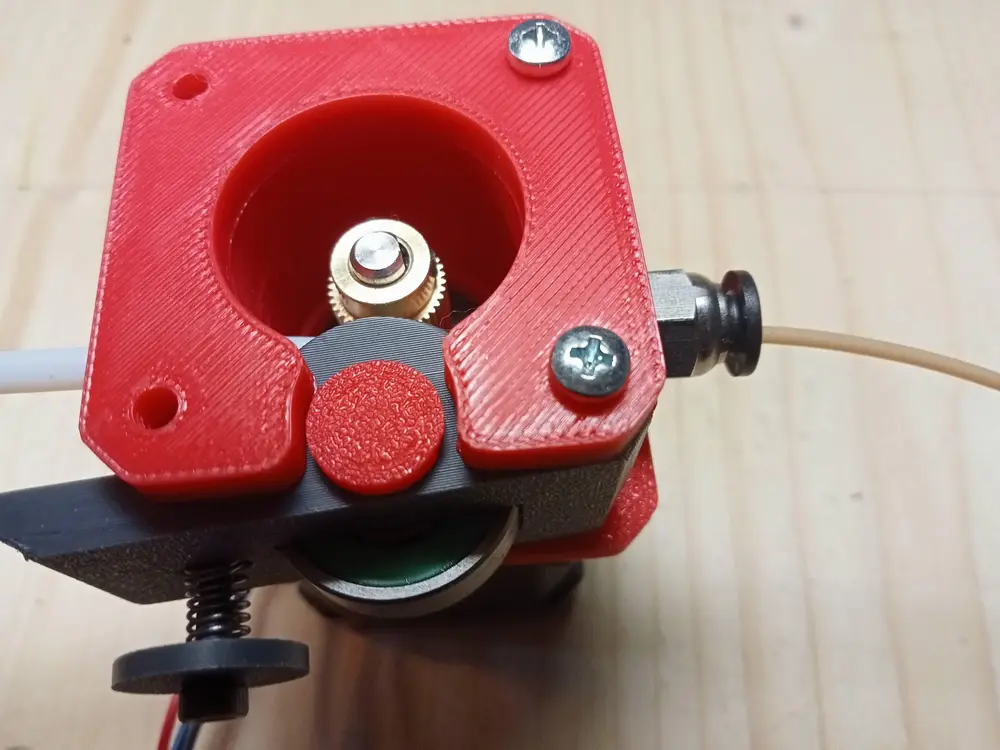

Simple Bowden extruder ndl-simplex

Simple cheap Bowden extruder. This extruder was designed for a DIY 3D printer school project. The extruder can also be used on the Creality Ender 3. The components used were selected based on availability and price in Europe.

Einfacher billiger Bowden Extruder. Dieser Extruder wurde für ein 3D Drucker Selbstbau Schulprojekt designt. Der Extruder kann auch auch den Creality Ender 3 verwendet werden. Die verwendeten Bauteile wurden nach verfügbarkeit und Preis in Europa ausgesucht.

Mateial/What you need

3x M3x35 mm Schrauben / Screw

1x M3x25 mm Schraube / Screw

1x Feder /Spring 20mm M3

1x M10 Druckluftkupplung / Compressed air coupler

5-10 cm PTFE Schlauch / Tube 1,75mm

1x MK8 Extrusionszahnrad / Extrusion gear

1x 608ZZ Kugellager / Bearing
