Filamentalist FV3 Rewinder PC4-M6 Mod

兔子多色被动回卷 Filamentalist FV3 Rewinder 只支持ECAS04，我有不少PC4-M6接头，于是修改了Tensioner以支持PC4-M6。

由于PC4-M6较ECAS04外露部分要长很多，为了可以倒装，缩短了Tensioner的长度。

配置文件包含了原ECAS04的模型，可以根据自己情况PC4-M6和ECAS04选一种打印即可。

配置文件包含了中心支架、两端支架和2020铝型材做支架，可以按喜好选择打印。

放拓竹料盘总尺寸是200x80x260mm。

如果默认的80mm总宽度宽了，可以试下打印总宽度74mm的配置，支持的最大料盘下降一点为70mm，但是大部分情况下不影响使用，我这边最宽的Kexcelled料盘也是能正常使用的。

Tensioner的M6孔默认直径0.58，测试配置有0.58、0.57和0.56的测试零件，可以快速打印这几个看看哪个合适。有用户提到要放3kg料盘，我提供了100mm和120mm的被动轴打印文件，相应的光轴也需要更长的，我没有验证过，有需要的可以尝试。

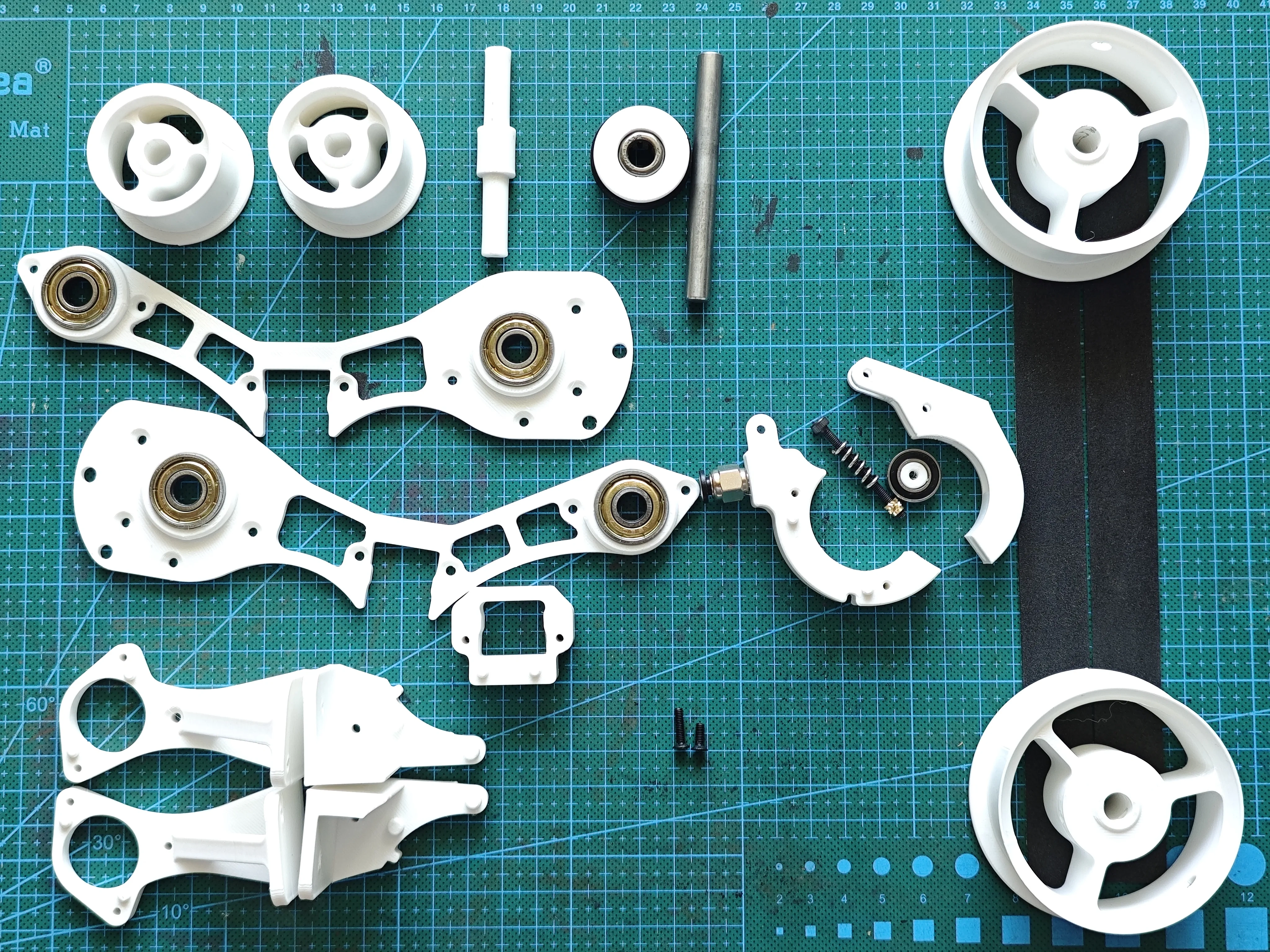

BOM：

8mm*70mm光轴（1pcs） 50mm~75mm都行，推荐英制或负公差的。更长的也行，会超出主体

688轴承（1pcs）

608轴承（4pcs）

HF081412八角单向轴承（1pcs）

PC4-M6或ECAS04（1pcs）

橡胶O型圈 线径3.5mm 内径20mm 外径27mm（2pcs）

弹簧 线径0.6 外径6mm 长度15mm（1pcs）

M3x4x5滚花螺母（1pcs）

M3x30mm 杯头螺丝（1pcs）

M3x16沉头螺丝（2~6pcs）将轮固定到光轴上，其实2个就够用了

M3x12沉头螺丝（2~4pcs）中心支撑2个，前后支撑4个

M3x8沉头螺丝（12pcs）

EVA海绵胶带 1mm厚 20mm宽（2pcs） 窄的也行，也可以用官方推荐的橡皮筋或自行车内胎。

轮子是23mm宽，EVA海绵要沿着轮子外缘贴。

安装很简单，需要注意先测试单向轴承的方向，出料时不要带动大轮转动，回料时才带动。

有什么不明白的可以看看组装说明或留言。

PS：如果觉得太复杂，其实转换下思路，直接用一根特氟龙管收纳需要回卷的耗材即可，同样可以满足防潮需求，参见这个。
