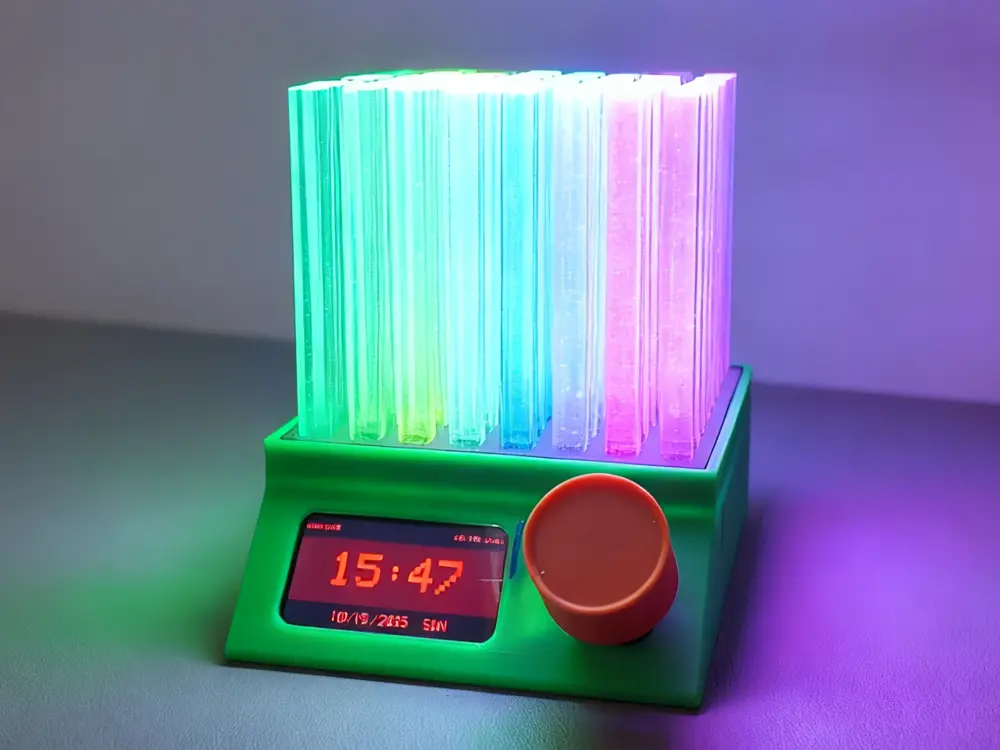

WLED Crystal Matrix
@MakerM0_1317982
打赏
私信
关注
添加
one color
Kobra S1
/ 分盘:1
/ 0m
6
分享
描述
概述
基于esp32-s3实现的桌面灯效摆件，灯效主要使用WLED 0.15.0工程实现
由多块板子通过端子线连接，方便加装现成的电路模块
尽量使用现成的模块来搭建，降低焊接难度
WLED有着非常丰富的灯效玩法，可实现很多炫彩夺目的效果
灯柱采用透明亚克力，配合底部的WS2812实现发光效果

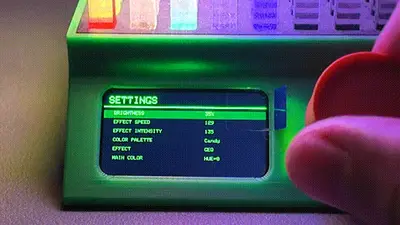

显示屏和旋钮，增加了一些交互，默认显示当前时间
PCB
板厚：1.6mm
2层
额外采购
64位WS2812/彩灯模块 64位
1.47寸TFT显示屏 插接8PIN（京东方）[胶铁一体]
透明亚克力方条 方棒5✖️5毫米，长60mm，64条，建议多备一些
下载
主要使用乐鑫的flash download tool工具，固件为文末的bin文件
注意下图红框，一定要选上，才能成功烧写，串口COM号按自己的修改
WLED配置
