iPhone 17 Pro Max手机壳（蜂窝版和平底版）
@sky2025_4962396
打赏
私信
关注
添加
蜂窝版
Kobra S1
Kobra 3
、
Kobra 2
、
Kobra 4
、
Kobra X
、
Kobra 3 V2
、
Kobra 3 Max
、
Kobra 2 Max
、
Kobra 2 Pro
、
Kobra 2 Neo
、
Kobra 2 Plus
/ 分盘:1
/ 25m
平底版
Kobra S1
Kobra 3
、
Kobra 2
、
Kobra 4
、
Kobra X
、
Kobra 3 V2
、
Kobra 3 Max
、
Kobra 2 Max
、
Kobra 2 Pro
、
Kobra 2 Neo
、
Kobra 2 Plus
/ 分盘:1
/ 40m
摄像头保护盖-2款
Kobra S1
Kobra 3
、
Kobra 2
、
Kobra 4
、
Kobra X
、
Kobra 3 V2
、
Kobra 3 Max
、
Kobra 2 Max
、
Kobra 2 Pro
、
Kobra 2 Neo
、
Kobra 2 Plus
/ 分盘:1
/ 25m
50
分享
描述
更新记录
2025-9-21 调整摄像头盖子，同时手机壳对应的孔位扩大。现在摄像头盖子有两个型号（高防护版和敞开版），单独做成一个打印配置文件，可按需打印。
1.和手机壳的连接面增加插槽（组装时，先在连接面涂上胶水，再用力按压，将插槽顶进去）：不仅便于组装，在手机坠地时，防止摄像头盖子与主体分离。
2.盖子水平方向（前后，左右）尺寸各减少2.8mm。
3.减少盖子厚度。
4.摄像头盖子和手机本体之间留有一定的距离，当手机坠地时可起到缓冲作用。

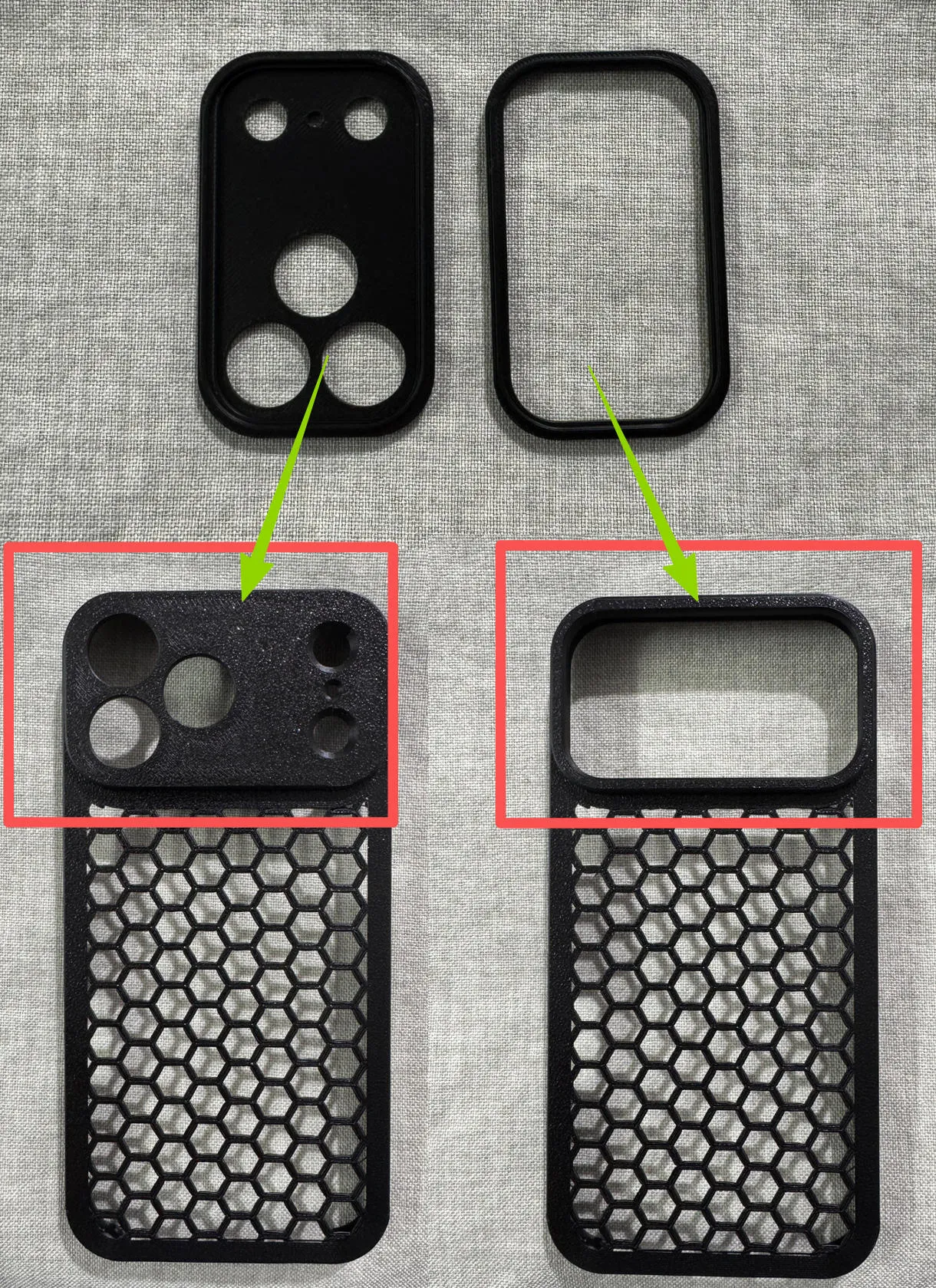

下图的摄像头盖子左为高防护版，右为敞开版。
2025-9-20 调整手机壳圆角
1.底部外侧圆角：1mm =》1.4mm，底部内侧圆角：1mm =》1.2mm
2.顶部内侧圆角： =》13mm ，外侧圆角=》14.4mm

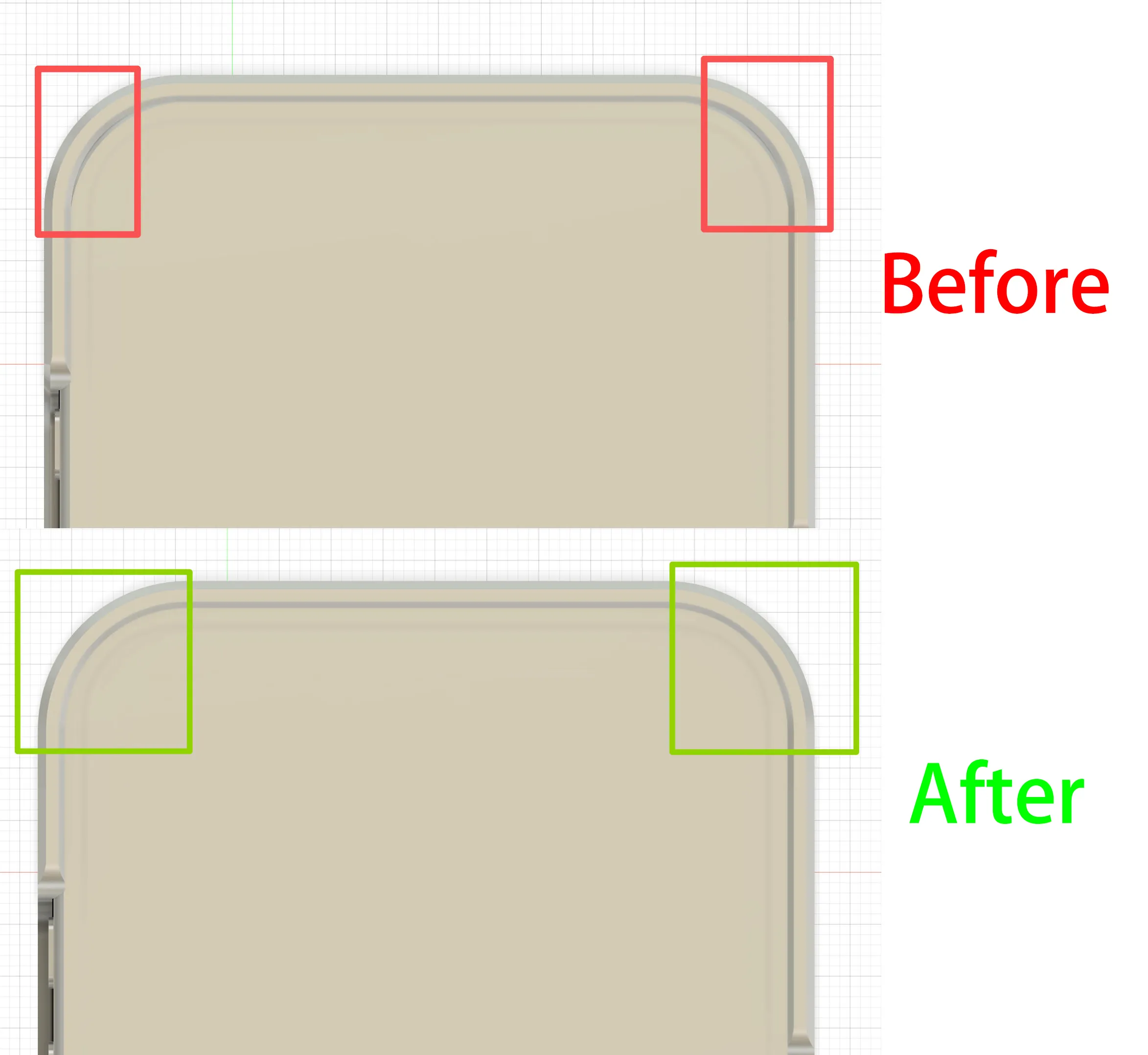

下面是顶部圆角修改前后对比图（内部已放置模型手机），可见圆角的小缝隙已消失。
2025-9-19 调整手机壳松紧度
1.增加手机壳顶部围栏宽度：1mm=》1.2mm
2.四个挖孔位置底部加高：0=》1.2mm
模型特色
1.提供STEP可编辑文件。

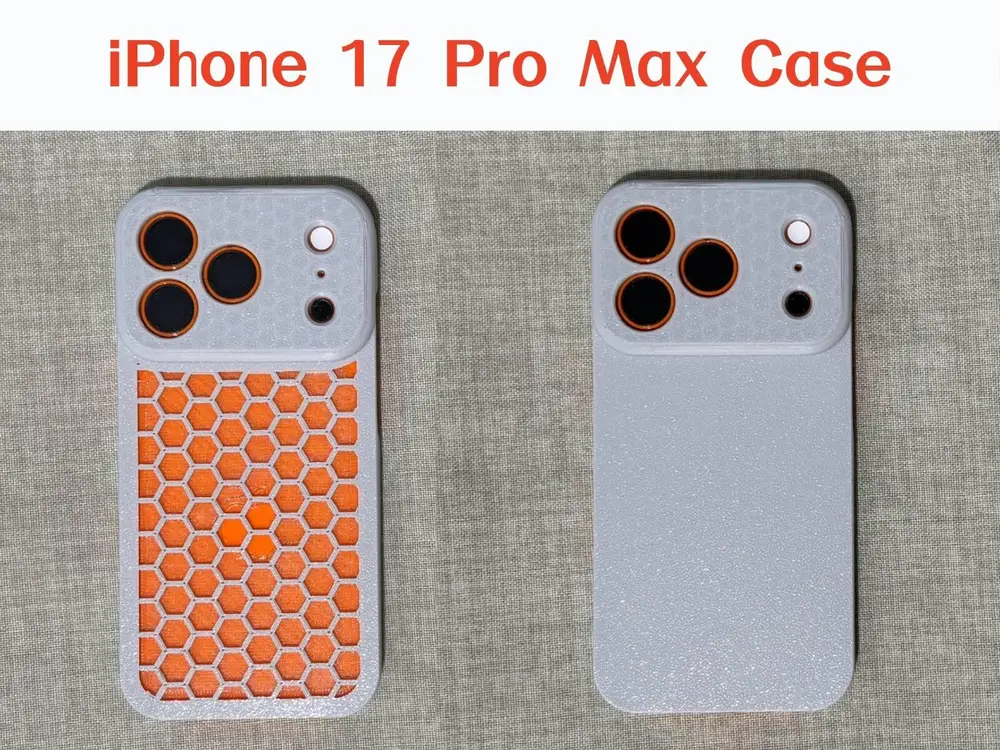

2.有蜂窝版和平底版两个版本。蜂窝版仅重23克，打印时间仅需40分钟，散热效率更高。平底版保护效果更好。
3.摄像头保护壳与主体拆件打印，可按需组装（用胶水粘合）。
4.采用苹果官方的设计图建模，手机壳贴合度高，拆装方便。
测试手机说明
图片中出现的橙色打印件是参考了官方设计文档的高精度手机模型。
其他iPhone 17模型（自带STEP可编辑文件）
iPhone 17 Pro手机壳（蜂窝版和平底版）
iPhone 17 Pro 高精度模型
iPhone 17 Pro Max造型手机壳（适配iPhone 15 Pro Max）
切片说明
蜂窝版要用软件切片才能看到蜂窝效果（见下图）。
可选第三方工具
胶水，用于粘合摄像头保护盖。
打印件展示
散件（从左至右分别是：镜头保护盖，蜂窝手机壳，平底手机壳）
装机（模型机）展示（左边：蜂窝手机壳，右边：平底手机壳）
手机壳开孔展示
